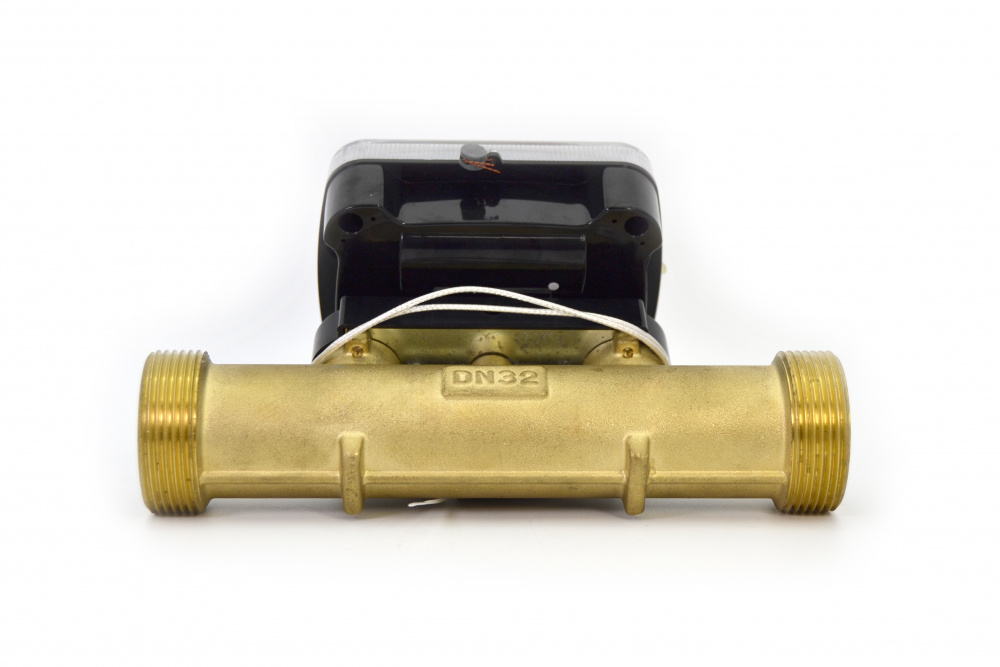

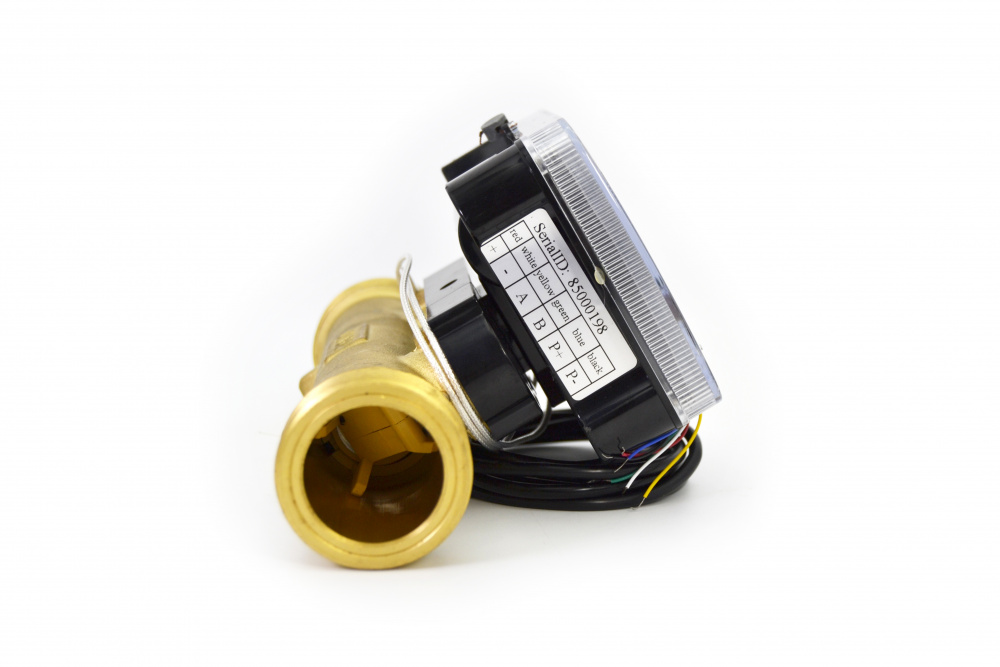

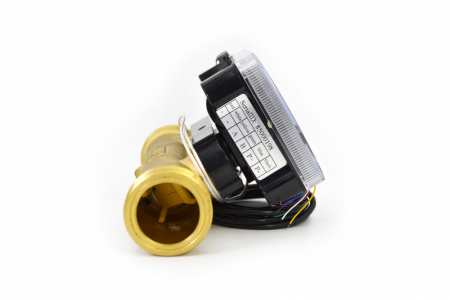

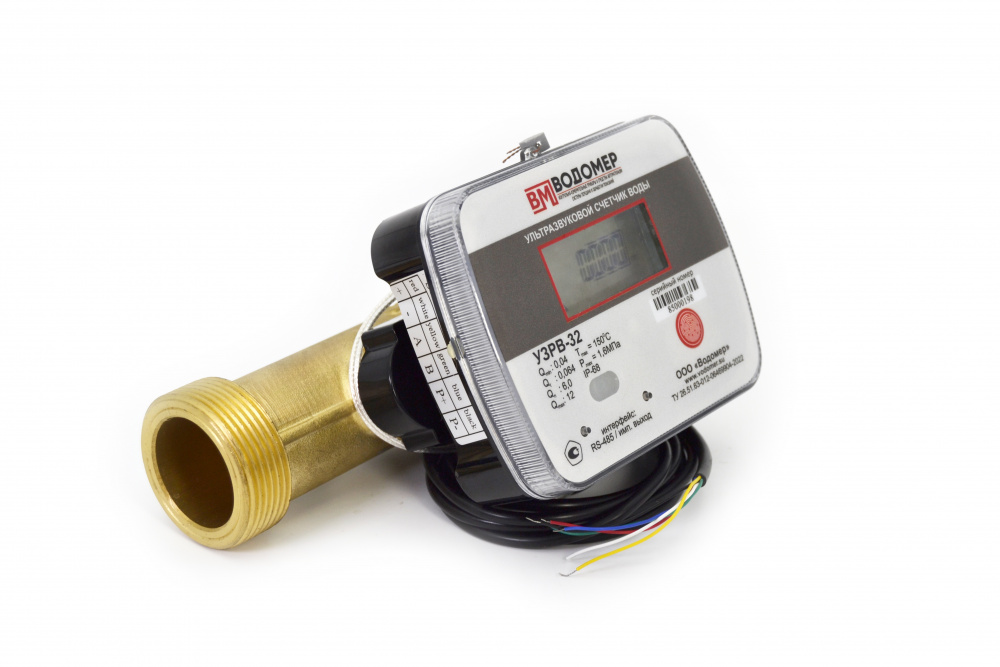

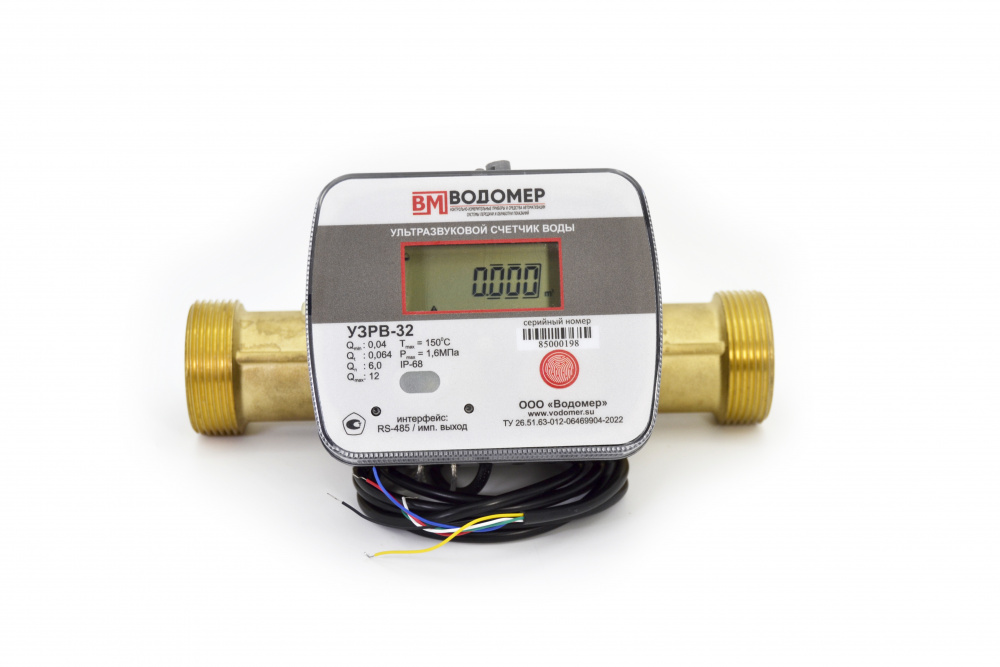

Ультразвуковой водосчетчик УЗРВ-32 RS485/имп.выход

Ультразвуковые водосчётчики УЗРВ-32 предназначены для измерения объема холодной и горячей воды в напорных трубопроводах систем водо- и теплоснабжения. Электронный блок имеет одновременно два интерфейса - импульсный выход и RS485. Работа прибора - автономное.

Принцип действия счётчиков состоит в измерении времени распространения ультразвукового сигнала по потоку жидкости и против потока жидкости. Возникающая при этом разность времени распространения, пропорциональная скорости жидкости, преобразуется с помощью микропроцессорного устройства в измеряемый расход и объём и отображается на цифровом индикаторе.

В состав счётчика входят:
- ультразвуковой первичный преобразователь расхода;
- вторичный преобразователь - электронный блок с индикацией и регистрацией измеряемых параметров.

Счётчики с условным диаметром DN 15 - 300 мм поставляются с преобразователь расхода, состоящим из измерительного участка, в который смонтированы пьезоэлектрические преобразователи. В зависимости от модификации счётчики имеют компактное и настенное исполнение электронного блока. Электронный блок может располагаться отдельно от измерительного участка.

Модификация.
Первичный преобразователь имеет следующие исполнения:
- осевого типа (для трубопроводов диаметром от 15 до 40 мм);
- полнопроходный однолучевой без формирователя потока с одним акустическим каналом (для трубопроводов диаметром от 50 до 300 мм).
Электронный блок имеет одновременно два интерфейса - импульсный выход и RS485.
